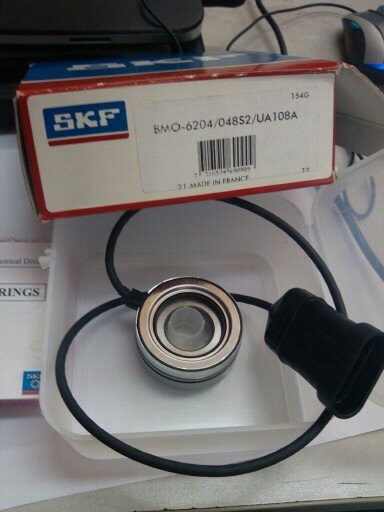

SKF編碼器軸承 BMO-6204/048S2/UA108A
SKF電機編碼器軸承單元
SKF叉車專用軸承
BMO-6204/048S2/UA108A尺寸：
d 20 mm
D 47 mm
B1 20.2 mm
B 14 mm
d1 ≈ 28.8 mm
d2 28.69 mm
D1 ≈ 40.6 mm
D2 46.56 mm
D3 44.6 mm
C 2.46 mm
b 1.35 mm
r0 0.4 mm
r1,2 min. 1 mm
L 534 mm
L 長度的線纜公差 ± 10 mm
傳感器技術
電纜連接器類型 AMP Superseal
每圈脈沖數 N 48
周期精度 ± 3 %
相位轉換的輸出信號 90 °
相移輸出信號容差 ± 30 °
設計及變型
SKF 電機編碼器軸承單元是一種結構緊湊的集成裝置，包括：
62 系列 SKF 探索者深溝球軸承，外圈帶止動槽，并配有 RS1 接觸式密封件（單列深溝球軸承）
一個磁性環
一個傳感器主體
連接電纜
與內圈相連的磁性環包括 32 到 80 個南北磁極。磁極的數量取決于軸承的尺寸。與外圈相連的傳感器主體保護著 SKF 擁有專利權的霍爾效應元件。由多根導線組成的連接電纜沿徑向方向伸出。
軸承的一側裝有接觸式密封件，用于保護軸承。軸承另一側的磁性環和傳感器主體構成有效的迷宮式密封件，可以防止潤滑脂流失并阻止污染物進入軸承。
傳感器技術
SKF 電機編碼器軸承單元使用一個緊湊而堅固的傳感器，用以產生增量式編碼器信號。傳感器可精確到每分鐘零轉速。傳感器主體上的嵌入式有源電路（需要外部電源）包含兩個霍爾感應器，可以產生包括兩個方波的輸出信號。
電機控制器可以通過不同的方式解讀此信號：
當首個信號的上升沿出現時，我們可以根據這時的相移來確認旋轉方向。
可以通過測量兩個電氣突變之間的時間差來確認低轉速（突變是指任意一個方波的上升沿和下降沿）。
可以通過測量給定時間內的電氣突變數來確定高轉速。
兩個方波彼此之間的相位差為 90°。此相移隨著旋轉方向的變化而改變。圖 2 顯示信號的一般規格。由于兩個信號呈正交狀態，處理單元可以使每圈的角位移增量數成倍增加。例如，通過使用標準 SKF 傳感器軸承（每圈可產生 64 個脈沖）和標準電氣接口（可以檢測任何一個信號上升（低／高）和下降（高／低）的次數），就有可能獲得每圈 256 個電氣突變，轉換為角分辨率就是 1.4°。
SKF 電機編碼器軸承單元在生產期間經過了 100% 的周期精度、占空比和相移測試，能夠提供精確、可靠的信號，從而確保有效控制電機。
SKF BMO-6204/048S2/UA108A
SKF BMO-6204/048S2/UA008A
